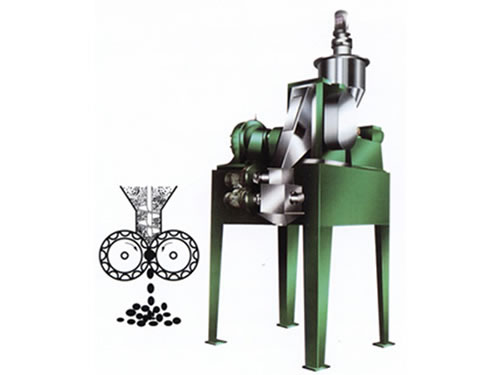

آلة التحبيب بالأسطوانات الضاغطة (بكرتين لكبس المواد الخام)

Roller Compactor Granulator

 آلة التحبيب بالأسطوانات الضاغطة

الوصف
تستخدم فيها تقنية الكبس الجاف لضغط المواد ذات المحتوى الرطب الأقل من 10 بالمائة إلى صفائح ثم يتم تكسيرها إلى حبيبات للمعالجة والمزيد من عمليات الفرز.

كما يتم ضغط المادة بقوة شديدة عندما تمر عبر الفجوة بين البكرتين اللتين تدوران في اتجاهين متعاكسين، حيث يتم ضغط المادة في صفائح بكثافة تتراوح بين 1.5 و3 أضعاف كثافة المنتج الخام السائب.

التطبيقات
تُستخدم في صناعة البتروكيماويات والكيماويات الدقيقة والأدوية والمواد الصيدلانية والمواد الغذائية ومسحوق المعادن والهندسة الحيوية والمبيدات الحشرية والأسمدة والتعدين والفحم.

المواصفات
الموديل GZL240 GZL360 GZL450
قطر الأسطوانة/ البكرة (مم) Φ240 Φ360 Φ450
عرض الأسطوانة/ البكرة (مم) 80-160 180-500 220-1000
دوران الأسطوانة/ البكرة (دورة في الدقيقة) 15,20,26,32 14,18,24,30 10-25
الحد الأقصى لضغط البكرة/ الأسطوانة (ميجا باسكال) 120 160 210
الحد الأقصى لسماكة الحبة (مم) 4 8 8
الطاقة الإنتاجية للحبوب (كجم/ساعة) 200-500 500-3000 800-5000
قطر الحبة النهائية (مم) 0.5-6 0.5-8 0.5-6
الطاقة الاستيعابية للمنتج النهائي (كجم) 160-400 400-2400 680-4000
قدرة الماكينة الرئيسية (كيلوواط) 7.5 22-37 45
القدرة الكلية (كيلوواط) 20 50 80
الأبعاد الكلية (الطول×العرض×الارتفاع) (مم) 1500×1300×5000 2000×2000×9000 2500×2500×10000
الوزن (طن) 6 10 13

سير العملية
تدخل المواد إلى وحدة القادوس من خلال ناقل حلزوني من منفذ التغذية، ثم يتم تسليمها إلى صومعة المواد الاهتزازية. تقوم وحدة تغذية مقننة بتغذية المادة في مغذي حلزوني يتم التحكم فيه بواسطة العاكس، ثم يتم ضغط المادة مسبقًا. حينها تدخل المادة المضغوطة مسبقًا في الفجوة بين البكرتين اللتين تدوران في اتجاهين متعاكسين، ويتم ضغطها بإحكام. كما تسقط صفيحة المادة المضغوطة بإحكام في آلة التكسير تلقائيًا، ثم يتم تكسيرها إلى حبيبات بأحجام مختلفة. فضلاً عن ذلك، يتم ضغط الحبيبات المشذبة في المنخل من خلال لوح شبكي. ويدخل المنتج النهائي في القادوس، ثم يتم نقله إلى صومعة المنتج النهائي. وهنا يجب إعادة تغذية المواد التي تم غربلتها إلى صومعة المواد عن طريق ناقل حلزوني، وذلك لأداء الدوران التالي

وحدة رفع القادوس
إعادة تدوير الطاقة المواد الدقيقة
جسيمات المنتج
جهاز الطحن والتحبيب

الميزات
1. يتم ضغط المادة بواسطة آلة الدرفلة، بدون أي مكونات إضافية لضمان النقاء.
2. يتم تحويل المادة الجافة إلى حبيبات مباشرة، دون الحاجة إلى أي عمليات تجفيف أخرى.
3. يساعد ضغط المادة على منع إهدار المسحوق وتقليل رسوم التعبئة والتغليف مع المنتج الأعلى كثافة.
4. تستخدم تغذية المواد التحكم في العاكس غير المتدرج للحصول على مستوى عالٍ من الأتمتة.
5. يتم إنتاج المحبب الضاغط الأسطواني من سبائك عالية الجودة، والفولاذ المقاوم للصدأ، والـ تيتانيوم، والكروم ومواد أخرى بسبب مقاومتها للتآكل، ومقاومة الحرارة ومقاومة الضغط.
