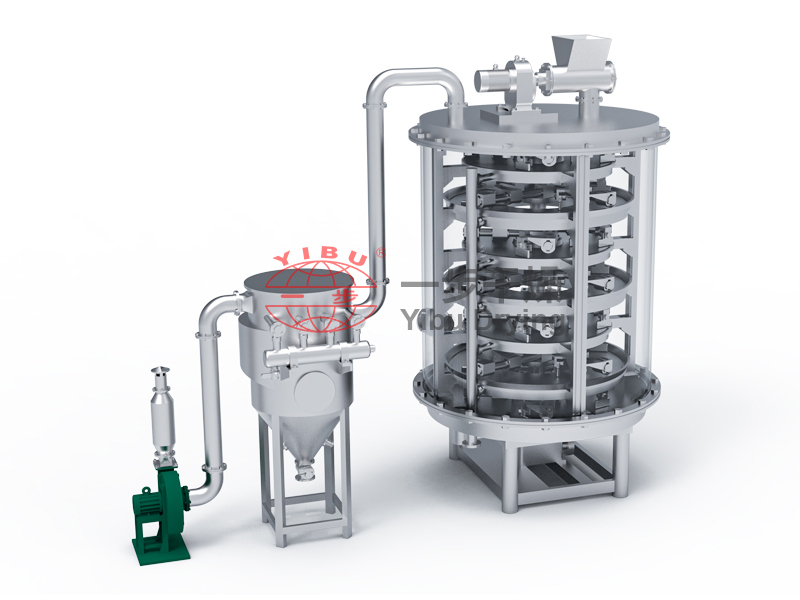

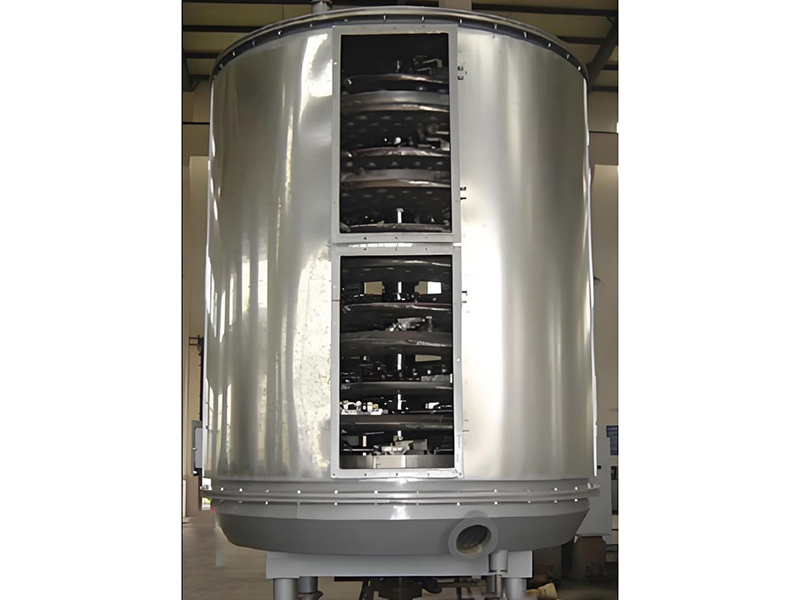

تتكون هذه السلسلة من مجففات الألواح المفرغة من وحدات تجفيف عالية الكفاءة، حيث تناسب هذه المجففات مجموعة متنوعة من التطبيقات الصناعية المختلفة ويتم إنتاجها في ثلاث فئات رئيسية، الضغط العادي، والموديلات المغلقة والتفريغ. بمساحة تجفيف تتراوح من 4 إلى 180 مترًا مربعًا، كما أن لدينا المئات من الموديلات والأجهزة المساعدة المختلفة لتلبية جميع متطلبات التجفيف الخاصة.
المواد القابلة للتجفيف
التجفيف، والتحلل الحراري، والاحتراق، والتبريد، والتفاعل، وسبلميشن
1. المواد الكيميائية العضوية
2. المواد الكيميائية المعدنية
3. المواد الصيدلانية والغذائية
4. الأعلاف والأسمدة
الخواص | القطر/ مم | الارتفاع/ مم | مساحة التجفيف/ م2 | القدرة/ كيلو وات | الخواص | القطر/ مم | الارتفاع/ مم | مساحة التجفيف/ م2 | القدرة/ كيلو وات |
1200/4 | 1850 | 2608 | 3.3 | 1.1 | 2200/18 | 2900 | 5782 | 55.4 | 5.5 |
1200/6 | 3028 | 4.9 | 2200/20 | 6202 | 61.6 | ||||
1200/8 | 3448 | 6.6 | 1.5 | 2200/22 | 6622 | 67.7 | 7.5 | ||
1200/10 | 3868 | 8.2 | 2200/24 | 7042 | 73.9 | ||||
1200/12 | 4288 | 9.9 | 2200/26 | 7462 | 80 | ||||
1500/6 | 2100 | 3022 | 8 | 2.2 | Aug-00 | 3800 | 4050 | 48 | 11 |
1500/8 | 3442 | 10.7 | Oct-00 | 4650 | 60 | ||||
1500/10 | 3862 | 13.4 | Dec-00 | 5250 | 72 | ||||
1500/12 | 4282 | 16.1 | 3 | 3000/14 | 5850 | 84 | |||
1500/14 | 4702 | 18.8 | 3000/16 | 6450 | 96 | ||||
1500/16 | 5122 | 21.5 | 3000/18 | 7050 | 108 | 13 | |||
Jun-00 | 2900 | 3262 | 18.5 | 3 | 3000/20 | 7650 | 120 | ||
Aug-00 | 3682 | 24.6 | 3000/22 | 8250 | 132 | ||||
Oct-00 | 4102 | 30.8 | 3000/24 | 8850 | 144 | ||||
Dec-00 | 4522 | 36.9 | 4 | 3000/26 | 9450 | 156 | 15 | ||
2200/14 | 4942 | 43.1 | 3000/28 | 10050 | 168 | ||||
2200/16 | 5362 | 49.3 | 5.5 | 3000/30 | 10650 | 180 |
مبدأ عمل وسير المجفف:
يتم تغذية المواد الرطبة باستمرار من خلال طبقة التجفيف العلوية في المجفف. ويتم تقليبها باستمرار في غرفة التجفيف بينما يتم إدخال الحرارة إلى النظام ويتم تفريغ الرطوبة المتبخرة في الأعلى. كما يمكن زيادة قدرة التجفيف إلى حد كبير عن طريق إضافة أجهزة تكميلية مثل السخانات ذات الزعانف والمكثفات لاستعادة المذيبات ومرشحات الغبار ومراوح الشفط.
الخصائص
(1) سهولة التحكم والتطبيق الواسع
1. تنظيم سماكة المواد، وسرعة دوران العمود الرئيسي، وعدد أذرع المشط، والأسلوب والأحجام التي تحققها الأمشاط للحصول على أفضل عمليات تجفيف.
2. يمكن تغذية كل طبقة من ألواح التجفيف بالوسائط الساخنة أو الباردة بشكل فردي لتسخين أو تبريد المواد.
3. يمكن ضبط وقت سكون المواد بدقة.
4. اتجاه تدفق واحد للمواد دون عودة التدفق والخلط للتجفيف المنتظم.
(2) عملية سهلة وبسيطة
1. تشغيل/إيقاف تشغيل المجفف بسيط جداً
2. بعد إيقاف تغذية المواد، يمكن تفريغها بسهولة من المجفف بواسطة الأمشاط.
3. يمكن إجراء التنظيف والمراقبة الدقيقة داخل الجهاز من خلال نافذة عرض واسعة النطاق.
(3) استهلاك منخفض للطاقة
1. عمود رئيسي منخفض السرعة، طاقة صغيرة مطلوبة لنظام النقل.
2. التجفيف عن طريق توصيل الحرارة لذا فهو يتمتع بكفاءة تسخين عالية واستهلاك منخفض للطاقة.
(4) بيئة تشغيل جيدة، يمكن استرداد المذيبات وتفريغ المسحوق بما يلبي متطلبات العادم.
1. نوع الضغط العادي: تدفق هواء منخفض السرعة داخل المعدات
2. النوع المغلق: مجهز بجهاز استرداد المذيبات الذي يمكنه استرداد المذيب العضوي بسهولة من الغاز الحامل الرطب
3. نوع التفريغ: إذا كان مجفف الألواح يعمل تحت حالة التفريغ، فهو مناسب بشكل خاص لتجفيف المواد الحساسة للحرارة.
1. لوح التجفيف
1) الضغط المصمم: بشكل عام 0.4 ميجا باسكال، ويمكن أن يصل الحد الأقصى إلى 1.6 ميجا باسكال.
2) ضغط العمل: بشكل عام أقل من 0.4 ميجا باسكال، ويمكن أن يصل الحد الأقصى إلى 1.6 ميجا باسكال.
3) وسيط التسخين: البخار والماء الساخن والزيت. وعندما تكون درجة حرارة ألواح التجفيف 100 درجة مئوية، يمكن استخدام الماء الساخن، وعندما تكون 100 إلى 150 درجة، سيكون بخار الماء المشبع أقل من أو يساوي 0.4 ميجا باسكال أو بخار الغاز، وعندما تكون 150 درجة إلى 320 درجة، سيكون الزيت وعندما تكون أكبر 320 درجة سيتم تسخينها بالكهرباء.
2. نظام نقل المواد
1) دوران الرأس: 1 إلى 10 دورة في الدقيقة، كهرومغناطيسية توقيت محول الطاقة.
2) ذراع المشط: يوجد من 2 إلى 8 قطع ذراع يتم تثبيتها على الرأس على كل الطبقات.
3) شفرة المشط: تطفو الشفرات معًا للحفاظ على التلامس.
4) الأسطوانة: تدور البكرات باستمرار لمنع المواد من التكتل.
3. الغلاف
1) الضغط العادي: غير متاح
2) محكم الإغلاق: غلاف أسطواني، يمكنه تحمل ضغط 5 كيلو باسكال.
3) تفريغ الهواء: غلاف أسطواني، يمكن أن يتحمل ضغطًا خارجيًا قدره 0.1 ميجا باسكال.
4. سخان الهواء:
طبيعي لتطبيق قدرة التبخير الكبيرة لزيادة كفاءة التجفيف.
