مجفف بالتلامس غير المباشر

هذا المجفف مناسب لتجفيف أو تبريد المعاجين والجسيمات والمساحيق في حالة الطين، حيث يتميز بشفرة التحريك الخاصة ذات كفاءة نقل حرارية عالية، مما يوفر وظيفة التنظيف الذاتي.

يتم تركيب شفرات مجوفة على شكل قفص مجوف على العمود المجوف حيث تتدفق الوسائط الحرارية عبر الشفرة. نطاق درجة حرارة مجفف الشفرة هو سالب 40 درجة مئوية إلى 320 درجة مئوية.

التطبيقات
تعمل منطقة التسخين الكبيرة في وحدة التجفيف على تجفيف المواد بسرعة كبيرة وهي مناسبة لمجموعة واسعة من التطبيقات الصناعية المختلفة.

المواصفات

الخواص	QJ3	QJ9	QJ13	QJ18	QJ29	QJ41	QJ52	QJ68	QJ81	QJ95	QJ110
مساحة نقل الحرارة م2	3	9	13	18	29	41	52	68	81	95	110
الحجم م3	0.06	0.32	0.59	1.09	1.85	2.8	3.96	5.21	6.43	8.07	9.46
معدل سرعة الدوران، دورة / دقيقة	15-30	10-25	10-25	10-20	10-20	10-20	10-20	10-20	5-15	5-15	5-10
الطاقة، كيلوواط	2.2	4	5.5	7.5	11	15	30	45	55	75	95
عرض الوعاء، مم	306	584	762	940	1118	1296	1474	1652	1828	2032	2210
العرض الكلي، مم	736	841	1066	1320	1474	1676	1854	2134	1186	2438	2668
طول الوعاء، مم	1956	2820	3048	3328	4114	4724	5258	5842	6020	6124	6122
الطول الإجمالي، مم	2972	4876	5486	5918	6808	7570	8306	9296	9678	9704	9880
مسافة مدخل المادة ومخرجها، مم	1752	2540	2768	3048	3810	4420	4954	5384	5562	5664	5664
ارتفاع المركز، مم	380	380	534	610	762	915	1066	1220	1220	1220	1220
الارتفاع الكلي، مم	762	838	1092	1270	1524	1778	2032	2362	2464	2566	2668
مدخل البخار، بوصة (إنش)	3/4	3/4	1	1	1	1	11/2	11/2	11/2	11/2	2
مخرج الماء، بوصة (إنش)	3/4	3/4	1	1	1	1	11/2	11/2	11/2	11/2	2

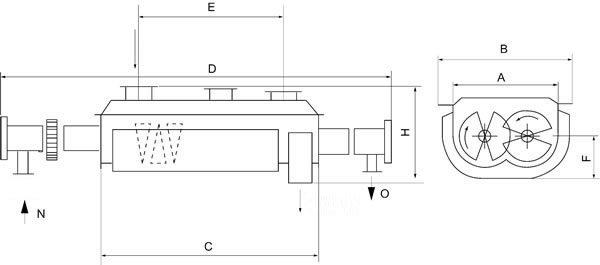

مخطط رسم بياني

الميزات
1. الاستهلاك الحراري للشفرة منخفض: فهي تستهلك 1.2 كجم من البخار لتبخير 1 كجم من الماء لتجفيف مواد الطين.
2. تكلفة مجفف الشفرة منخفضة: الكفاءة عالية ويتم تقصير وقت المعالجة.
3. يمكن معالجة مجموعة واسعة من المواد: قد تتم معالجة المواد الحساسة للحرارة والمواد المراد معالجتها تحت درجة حرارة عالية من خلال تطبيق مصادر تسخين مختلفة.
4. انخفاض التلوث: يمكن جمع المذيبات وإعادة تدويرها بسهولة، خاصة عند التشغيل في نظام مغلق.
5. تشغيل ثابت: جزيئات المواد تلامس تمامًا سطح نقل الحرارة من أجل تجفيف موحد.

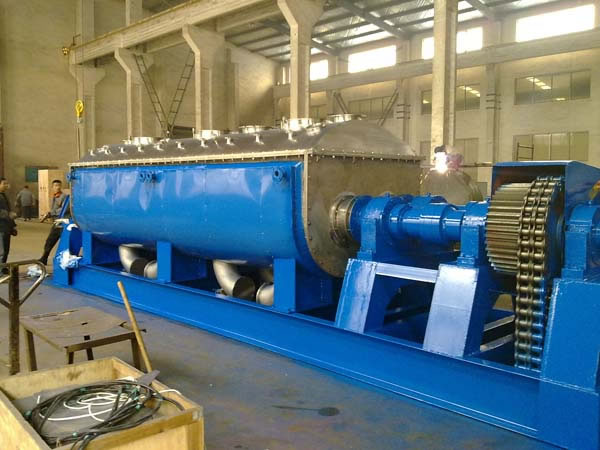

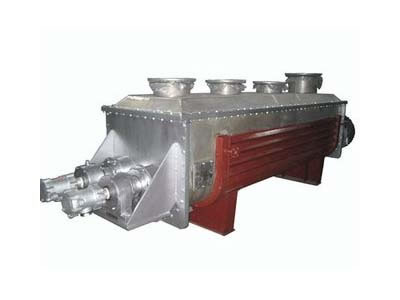

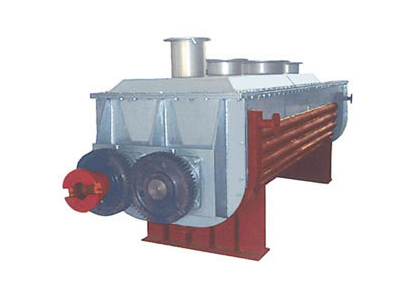

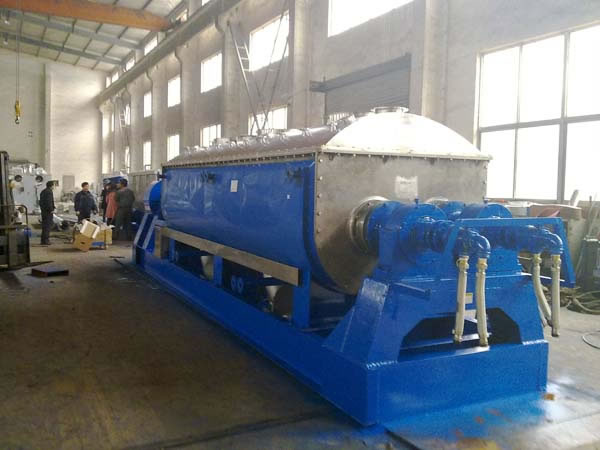

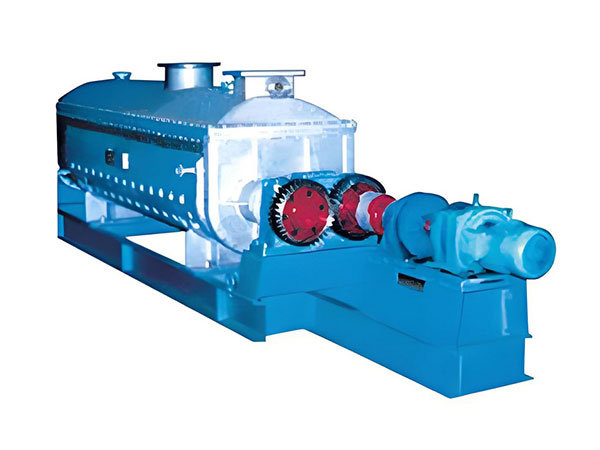

صور بتفاصيل أخرى:
