آلة التحبيب والتجفيف بالرش الجاف
طلب سعر الآن

آلة التحبيب والتجفيف بالرش الجاف

Spray Dry Granulator

تدمج هذه الآلة بين الرش والتجفيف وتحبيب السوائل في آلة شاملة لتحقيق التحبيب من السائل في خطوة واحدة.

التطبيقات
  • في صناعة المستحضرات الصيدلانية: الأقراص والكبسولات وحبوب الأدوية الصينية ذات السكر المنخفض أو بدون سكر.
  • المواد الغذائية: الكاكاو والقهوة ومسحوق الحليب والمنكهات وغيرها.
  • الصناعات الأخرى: المبيدات الحشرية والأعلاف والأسمدة الكيميائية والأصباغ والصبغات وغيرها.

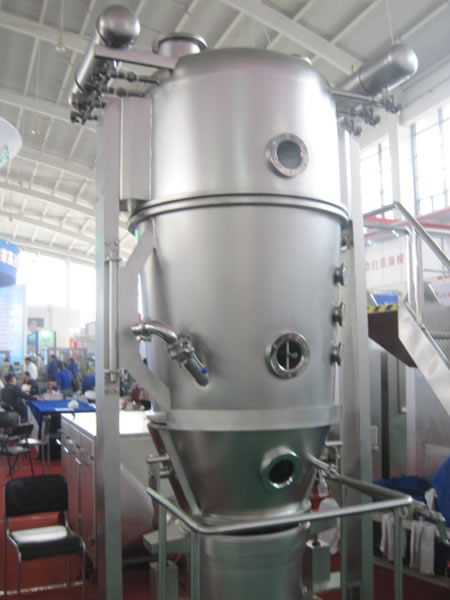

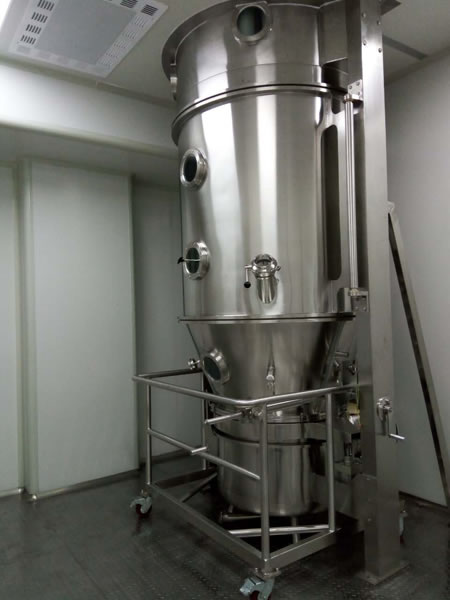

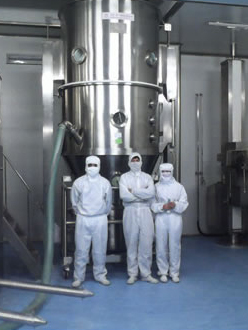

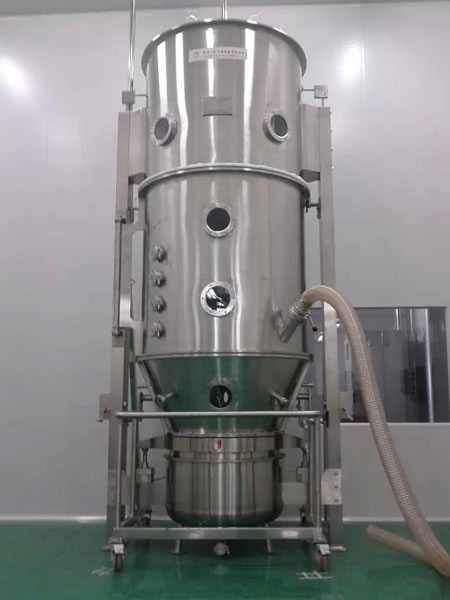

صور بتفاصيل أخرى
  • آلة التحبيب والتجفيف بالرش الجاف
  • آلة التحبيب والتجفيف بالرش الجاف
  • آلة التحبيب والتجفيف بالرش الجاف
  • آلة التحبيب والتجفيف بالرش الجاف
  • آلة التحبيب والتجفيف بالرش الجاف
المواصفات
الخواص وحدة القياس PGL-3B PGL-5B PGL-10B PGL-20B PGL-30B PGL-80B PGL-120B
مستخلص سائل (استخلاص السائل) بالدقيقة كجم/ ساعة 2 4 5 10 20 40 55
القصوى كجم/ ساعة 4 6 15 30 40 80 120
القدرة على التميع بالدقيقة كجم 2 6 10 30 60 100 150
القصوى كجم 6 15 30 80 160 250 450
الثقل النوعي للسائل كجم/ لتر ≤1.30
حجم وعاء المادة لتر 26 50 220 420 620 980 1600
قطر الوعاء مم 400 550 770 1000 1200 1400 1600
قدرة مروحة الشفط كيلو وات 4.0 5.5 7.5 15 22 30 45
قدرة المروحة المساعدة كيلو وات 0.35 0.75 0.75 1.20 2.20 2.20 4
البخار الاستهلاك كجم/ ساعة 40 70 99 210 300 366 465
الضغط ميجا باسكال 0.1-0.4
قدرة السخان الكهربائي كيلو وات 9 15 21 25.5 51.5 60 75
استهلاك الهواء الاستهلاك متر مكعب/ دقيقة 0.9 0.9 0.9 0.9 1.1 1.3 1.8
الضغط ميجا باسكال 0.1-0.4
درجة الحرارة أثناء التشغيل °C منظم تلقائياً من درجة الحرارة الداخلية إلى 130 درجة مئوية
نسبة المحتوى المائي للمنتج % أقل من أو يساوي 0.5 % (يعتمد على المادة)
معدل تجميع المنتج % ≥99%
مستوى الضوضاء ديسبيل ≤75
الوزن كجم 500 800 1200 1500 2000 2500 3000
أبعاد الآلة الرئيسية Φ مم 400 550 770 1000 1200 1400 1600
H 1 مم 940 1050 1070 1180 1620 1620 1690
H 2 مم 2100 2400 2680 3150 3630 4120 4740
H 3 مم 2450 2750 3020 3700 4100 4770 5150
B مم 740 890 1110 1420 1600 1820 2100
مثال على اختيار النموذج

لنفترض أن هناك 120 كجم مستخلص سائل I (يشمل 30 بالمائة صلبة) و 60 كجم حبوب II في وعاء واحد، من I و II، يمكننا الحصول على كمية المنتج النظري M=mI+mII=120kg×30%+60kg=96kg

وقت العمل: T=120kg/30kg/h=4h

من جدول المعلمات يمكننا أن نجد أن كمية التميع داخل نطاق التحميل القياسي. إذا كنا نحتاج إلى دفعتين في وقت عمل واحد، فإن الطراز PGL-30B هو المناسب.

الخصائص
  • تتميز هذه الآلة بأنها مناسبة بشكل خاص للمواد الخام المساعدة الدقيقة والمواد الخام الحساسة للحرارة، حيث أن كفاءة هذه الآلة هي 1 إلى 2 أضعاف كفاءة آلات التحبيب بالغليان سلسلة FL. كما يمكنها تقليل الرطوبة النهائية لبعض المنتجات إلى حوالي 0.1 بالمائة.
  • معدل تشكيل الحبيبات أكثر من 85 بالمائة بأقطار 0.2 إلى 2 مم.
  • يمكن لوحدة الرش متعددة التدفق الداخلي ومتعددة الأسطوانات التعامل مع المستخلصات السائلة ذات الجاذبية 1.3 جم/سم3.
