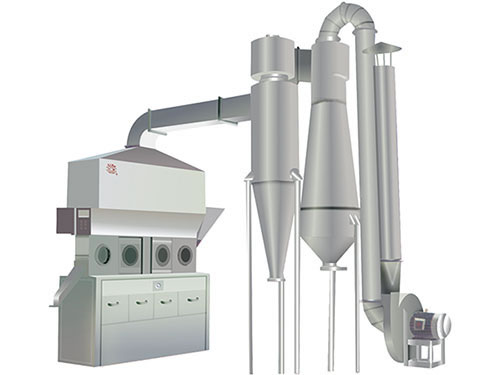

يُعتبر هذا الجهاز أحد الأدوات الشائعة الاستخدام في التطبيقات الصيدلانية (في صناعة الأدوية والمستحضرات الصيدلانية)، حيث يتكون من مرشح هواء، وقاع مميع بالسائل وفاصل/ الدوامة الحلزونية (جهاز فصل دوامي). وهناك وضعان للتشغيل لهذا المجفف، التشغيل المستمر والتشغيل المتقطع.
التطبيقات
يُعتبر هذا الجهاز أحد الأدوات الشائعة الاستخدام في التطبيقات الصيدلانية (في صناعة الأدوية والمستحضرات الصيدلانية)، حيث يتكون من مرشح هواء، وقاع مميع بالسائل وفاصل/ الدوامة الحلزونية (جهاز فصل دوامي). وهناك وضعان للتشغيل لهذا المجفف، التشغيل المستمر والتشغيل المتقطع.
| الموديل/ البند | الطاقة الإنتاجية للتجفيف (كجم/ ساعة) | قدرة المروحة | ضغط الهواء/ باسكال | حجم الهواء م3 / ساعة | درجة حرارة الهواء الداخل/ مئوية | أقصى استهلاك/ J | طريقة تغذية المواد |
| 10-15 | 7.5 | 5.5×103 | 1500 | 60-200 | 2.0×108 | 1.صمام التفريغ 2. النقل الهوائي |
|
| 20-25 | 11 | 5.8×103 | 2000 | 60-200 | 2.6×108 | ||
| 30-40 | 15 | 7.1×103 | 3850 | 60-200 | 5.2×108 | ||
| 50-80 | 30 | 8.5×103 | 7000 | 60-200 | 1.04×109 |
ملاحظات: تُقاس قدرة التجفيف في ظل هذه الظروف: الرطوبة الأولية لبلورة البرقوق 20 بالمائة والرطوبة النهائية 5 بالمائة ودرجة حرارة مدخل الهواء 130 درجة مئوية. تعتمد قدرة تجفيف المواد الخام الأخرى على الحالة الفعلية. أثناء اختيار الموديلات، يرجى ملاحظة ما يلي: يجب أن يكون الطراز A مزودًا بفاصل/ دوامة حلزونية (جهاز فصل دوامي)، والطراز B مزودًا بمجمع غبار داخلي، والطراز C مزودًا بفاصل حلزوني ومجمع غبار.
مخطط رسم بياني-

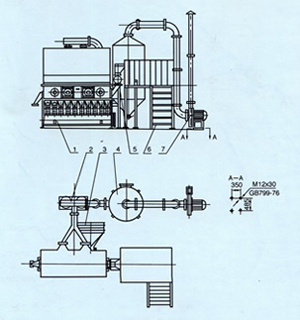

فاصل/ دوامة حلزونية (جهاز فصل دوامي) مع مجمع الغبار
1. الماكينة الرئيسية
2. فاصل/ الدوامة الحلزونية (جهاز فصل دوامي)
3. السخان
4. مجمِّع الغبار
5. وحدة التغذية
6. منصة التشغيل
7. المروحة -

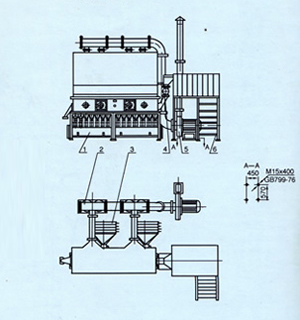

فاصل/ الدوامة الحلزونية (جهاز فصل دوامي)
1. الماكينة الرئيسية
2. فاصل/ دوامة حلزونية (جهاز فصل دوامي)
3. السخان
4. وحدة تغذية
5. المروحة
6. منصة التشغيل
مبدأ سير وعمل المجفف
يدخل الهواء الساخن المرشح إلى القاع المميع من خلال لوحة صمام موزع ويتم تغذية المواد الرطبة من وحدة التغذية، حيث يزيل المجفف بفعالية الرطوبة من المواد الرطبة ويترك مواد جافة.
